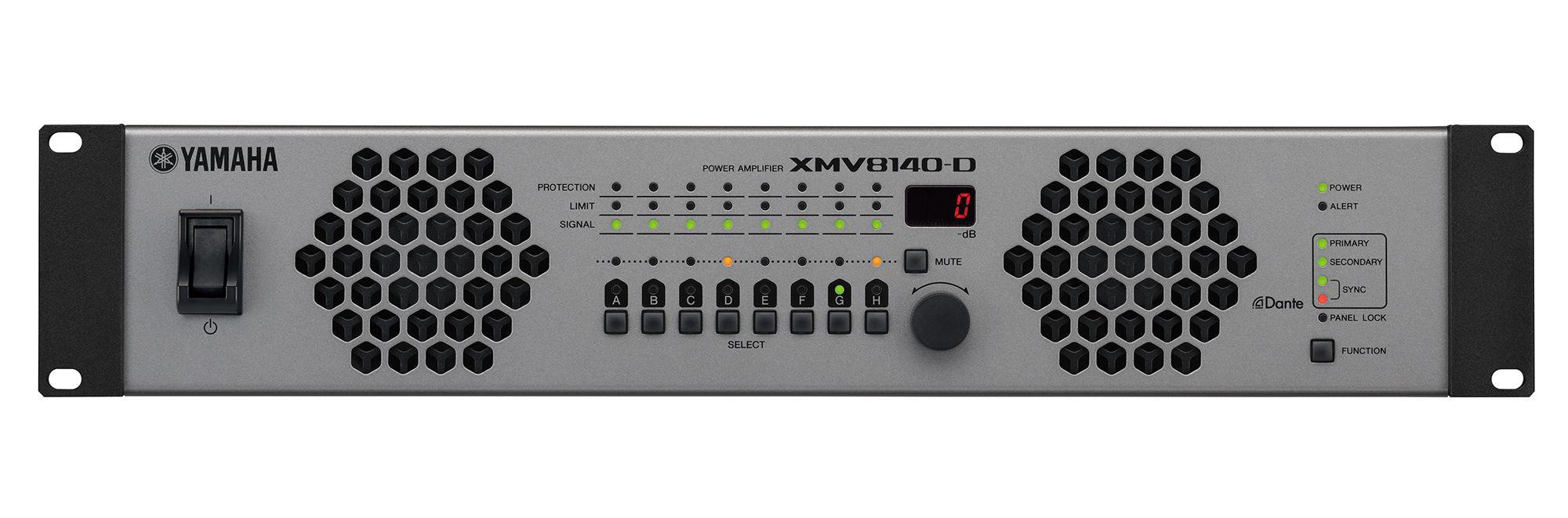

Yamaha XMV8140-D Power Anfi
Yamaha XMV8140-D Power Anfi Genel Özellikleri;
Yamaha XMV8140-D, ticari kurulumlar için tasarlanmış 8 kanallı bir güç amplifikatörüdür.
Genel olarak Yamaha XMV8140-D, Dante bağlantısına ve ticari kurulumlar için tasarlanmış özelliklere sahip güçlü ve verimli bir amplifikatördür.
Yüksek veya düşük empedans modunda aynı anda çalışabilir, böylece ek ekipmana ihtiyacınız olmaz.
YDIF dijital ses formatı, Ethernet kablolarıyla kolay kurulum sağlar.
Dante Domain Manager, AES67 ve Dante Device Lock'u destekler.
MTX Serisi işlemcilerle iyi çalışır.
Uzun ürün ömrü ve güvenilir çalışma için koruyucu fonksiyonlar mevcuttur.
Ethernet üzerinden harici kontrol.
Kaynak Seçimi işlevi.
Yedekleme ve koruma için Yedekleme Modu ve Geçersiz Kılma Modu.
Yamaha XMV8140-D Power Anfi Teknik Özellikleri:
| XMV8140-D |
| General specifications |
|
| Output power |
1kHz (THD+N=1%: 4Ω) |
140W x 8 |
| 1kHz (THD+N=1%: 8Ω) |
140W x 8 |
| 1kHz (THD+N=1%: 4Ω / Double Power Mode) |
280W x 4 |
| 1kHz (THD+N=1%: 8Ω / Double Power Mode) |
280W x 4 |
| High impedance: 100V line |
125W x 8 / 80 Ω |
| High impedance: 70V line |
125W x 8 / 40 Ω |
| Voltage Gain |
RL=8Ω |
28.7dB |
| RL=8Ω / Double Power Mode |
31.7dB |
| 100V |
38.2dB |
| 70V |
35.2dB |
| Power consumption |
1/8 power (4 Ω pink noise):250W, Idle (4 Ω):37W, Standby:18.5W |
1/8 power (4 Ω pink noise):250W, Idle (4 Ω):37W, Standby:18.5W |
| Total harmonic distortion |
≤ 0.2% (1kHz, half power) |
| Frequency response |
0dB, ±1.0dB (RL=8Ω, 100V/70V, Po=1W, 20Hz - 20kHz) |
| S/N ratio |
≥ 100dB(A-weighted) |
| Crosstalk |
≤ -60dB |
| Input sensitivity |
+4dBu |
| Input impedance |
20kΩ (balanced), 10k Ω (unbalanced) |

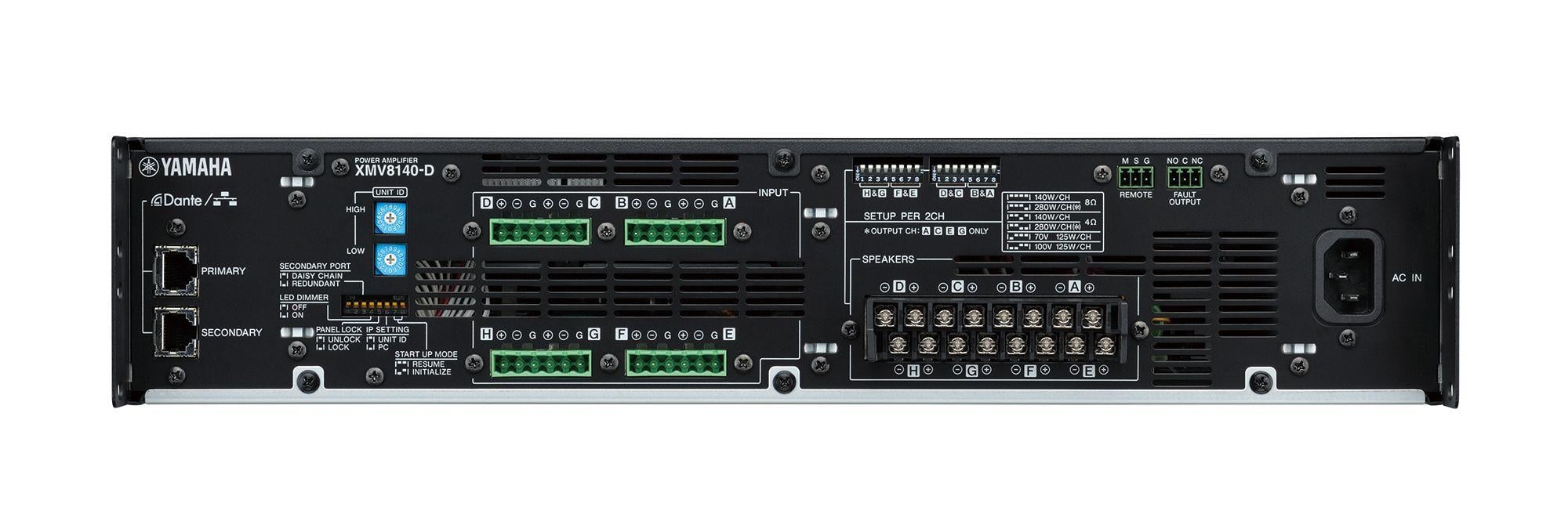

| I/O Connectors |
Analog I/O |
Input: Euroblock x 2 (6P, balanced) |
| Digital I/O |
RJ45 x 2 (YDIF IN / OUT) |
| Speaker Output |
Barrier strip x 8 pairs |
| Control ports |
Remote, Fault Output : Euroblock (3P) x 1 |
| Network |
RJ45 x 1 |
| Others |
AC Inlet x 1 |
| Input Level |
+24dBu (Maximum) |
| Protection circuit |
Load protection |
POWER switch on/off: Output mute, DC-fault: Power supply shuts down, Clip limiting |
| Amplifier protection |
Thermal: Output mute (heatsink temp ≥90°C) (Restored automatically), Overcurrent: Output mute (Restored automatically), Low load impedance: Output mute (Restored automatically) |
| Power supply protection |
Thermal: Amplifier shuts down automatically (heatsink temp ≥100°C) , Integrated power: Gain reduction (Restored automatically) |
| Cooling |
3-Speed fan x 2, front-to-back airflow |
| Power requirements |
100V, 120V, 230V-240V; 50Hz/60Hz |
| Dimensions |
W |
480mm (18.9") |
| H |
88mm (3.5") |
| D |
422mm (16.6") |
| Net weight |
10.1kg (22.3lbs) |
Yüksek empedans ve düşük empedans… veya her ikisi de
Kurulu ses uygulamaları genellikle aynı mekanda hem yüksek hem de düşük empedanslı bağlantı gerektirir; ayrı, özel amplifikatörler veya harici bir transformatör gerektirir. Ancak XMV güç amplifikatörleri hem yüksek empedans (70V/100V hat) hem de düşük empedans (4Ω/8Ω) modlarında aynı anda çalışabilir, böylece ek ekipman ihtiyacını ortadan kaldırır ve kurulum sürecini kolaylaştırır. XMV güç amplifikatörleri ayrıca arka paneldeki dip anahtarlarını kullanarak tercih edilen modu seçerek her kanal çifti için hem 70V hem de 100V çalışmayı mümkün kılar. Yüksek empedanslı çalışma genellikle köprü modunda iki birleşik kanalın kullanılmasını gerektirir, ancak XMV amplifikatörleriyle, mevcut çıkış kanallarının sayısını etkilemeden her kanal çiftine 70V veya 100V modu atanabilir.
Yeni “Çift Güç Modu”
Yeni geliştirilen Çift Güç Modu işlevi, hoparlörleri daha yüksek çıkış gücüyle çalıştırmak için seçilen kanalların çıkış gücünü etkili bir şekilde iki katına çıkarır. Bu, farklı çıkış kapasitelerine sahip hoparlörlerin aynı amplifikatörden eşzamanlı olarak çalıştırılabileceği ve sistem tasarımına ve konfigürasyonuna esneklik kazandıracağı anlamına gelir.*Kullanılabilecek kanal sayısı yarıya indirilecektir.
Daha geniş bir uygulama yelpazesi için seçilebilir giriş formatları
XMV amplifikatörleri yeni geliştirilen YDIF dijital ses formatıyla veya Audinate'in dijital ses ağı Dante ile donatılmıştır. YDIF, Ethernet kablolarının kullanımıyla kolay kurulum sağlarken, Dante modelleri ise uzun mesafeli kablolamanın gerekli olduğu daha büyük mekanlar için kullanılabiliyor.
Dante Etki Alanı Yöneticisi, AES67 ve Dante Cihaz Kilidi Desteği
"Dante Domain Manager" ses ağı ara bağlantı standardını destekler (sürüm 3.31'e güncelleme). Audinate Corporation'ın "Dante Etki Alanı Yöneticisi" artık desteklenmektedir. Audinate Corporation'ın "Dante Etki Alanı Yöneticisi", kullanıcı kimlik doğrulaması ve rol tabanlı güvenlik ayarları sağlayan ağ yönetim yazılımıdır. Artık Dante altyapısını temel alan güvenli ve ölçeklenebilir bir ses sistemi oluşturabilirsiniz.XMV serisi güç amplifikatörünün Dante özellikli modeli artık AES67 ses ağı ara bağlantı standardını destekliyor. Bu, AES67 aracılığıyla Ravenna, Q-LAN veya Livewire gibi ses ağlarına bağlantıya izin vererek sistemin genişletilebilirliğini artırır.Ayrıca üçüncü tarafların Dante ayarlarını değiştirmesini engelleyen Dante Cihaz Kilidi de desteklenmektedir. Bu, dışarıdan bir operatörün sistemi çalıştırmasının veya ekipmanı getirmesinin beklendiği konser salonları gibi ortamlarda sistem güvenliğini artırabilir.
MTX Serisi için mükemmel bir eşleşme
MTX/MRX serisi işlemcilere sahip sistemlerde XMV güç amplifikatörleri kullanıldığında, sessiz açma/kapama veya zayıflatıcı değişiklikleri gibi ayarlar, MTX-MRX Editor yazılım uygulaması kullanılarak bilgisayar aracılığıyla yapılabilir. YDIF ve Dante bağlantı noktaları, anında bağlantı ve esnek parametre kontrolüyle sistem yapılandırmasını basit ve hızlı hale getirir.
Şimdiye kadarki en iyi kurulum amfisi?
XMV amplifikatörleri, zaten oldukça verimli olan D Sınıfı devre topolojisini geliştiren, amplifikatörün çıkış aşamasının verimlilik seviyesini %90'ın üzerine çıkaran yenilikçi, yeni, patent bekleyen bir devreye sahiptir. Bu, devrenin ilgili çıkış voltajına uyacak şekilde otomatik olarak değiştirilmesiyle elde edilir. Yüksek empedanslı bağlantılarda devre zaten yüksek gerilimlerde çalışabildiği için hem 70V hem de 100V çalışma sağlanabilmektedir. Bununla birlikte, düşük empedanslı çalışmada aynı devrenin kullanılması aşırı enerji kaybı anlamına gelebilir; bu nedenle, otomatik olarak daha düşük voltajlı bir sürücüye geçilerek, distorsiyon seviyelerini minimumda tutmak gibi amfi performansının önemli yönlerinden ödün vermeden verimlilik önemli ölçüde artırılır.XMV güç amplifikatörleri ayrıca, harmonik kontrolü sağlayan ve çekilen akım miktarını önemli ölçüde azaltan, ancak yine de aynı çıkış gücünü koruyan Güç Faktörü Düzeltme ile donatılmış yeni bir anahtarlama güç kaynağına da sahiptir. Bu, devre kesicilerin kapanmaya daha az eğilimli olmasını sağlamanın yanı sıra, daha kalın, daha ağır kablolara veya daha büyük, daha güçlü bir sisteme olan ihtiyacı da ortadan kaldırır.
Daha güvenilir çalışma için koruma özellikleri
Otomatik koruma işlevleri, XMV Serisinin tasarımının önemli bir parçasıdır ve ideal olmayan durumlarda en yüksek performansı ve güvenilir çalışmayı sağlar. Düşük yük empedansı, aşırı akım ve aşırı ısınma, hayati amplifikatör bileşenlerine zarar verebilir ve bunların etkili bir şekilde çalışma yeteneklerini tehdit edebilir. Bu tehlikelerle mücadele etmek için XMV Serisi güç amplifikatörleri, uzun ürün ömrü ve tutarlı performans güvencesi sağlayabilen güçlü, akıllı koruma işlevlerine sahiptir.
Ethernet üzerinden harici kontrol
XMV Serisi, AMX/Crestron gibi denetleyicilerden doğrudan kontrole izin veren bir Ağ bağlantı noktasıyla donatılmıştır.
Kaynak Seçimi
Başlangıçta XMV serisinin giriş kaynağı tüm kanallar için ortaktı. Sürüm 3.1'den itibaren artık her kanal için giriş kaynaklarını ayrı ayrı seçmek mümkün. Bir XMV'nin her giriş kanalı için dijital bağlantıları ve analog bağlantıları karıştırmak mümkündür.
Yedek işlevler
XMV serisinde, duruma uygun "Yedekleme Modu" ve "Geçersiz Kılma Modu" olmak üzere iki tür yedek işlev bulunur.
- Yedekleme Modu
XMV, dijital girişten gelen bir pilot tonu algılayabilir ve giriş cihazından kaynaklanan bir sorun nedeniyle pilot tonu kesildiğinde otomatik olarak analog girişe geçebilir. Ayrıca orijinal giriş kaynağı kurtarıldığında otomatik olarak dijital girişe dönebilecektir.
- Geçersiz Kılma Modu
Analog girişten ses girişi algılandığında, ses kesintiye uğramadan bir kanal için giriş kaynaklarını değiştirmek mümkündür. Bu, acil durum yayınları ve duyurular gibi uygulamalara yedek sinyal sağlamak için idealdir.
