TIO1608-D2 Dijital Stage Box
96kHz Stagebox DM3-D Konsollarını Destekler.
Ana Özellikler:
96 kHz'e kadar örnekleme hızını destekler.
TF Serisi ve DM3-D Konsollarıyla Uzaktan Çalışır.
Dante üzerinden Konsola 1x Kablo Bağlantısı.
Basit, çok yönlü, yüksek çözünürlüklü Dante Stagebox
Tio1608-D2, 16 mikrofon/hat girişi ve 8 hat çıkışı ile donatılmış Dante uyumlu bir G/Ç rafıdır. TF Serisi ve DM3 konsollarından kazancı uzaktan kontrol edebilir ve basit bir stagebox sistemi oluşturulmasına olanak tanır. Çok yönlü Tio1608-D2 ayrıca 96k'yı destekler ve bu da onu RIVAGE PM veya DME7 gibi ürünlerle büyük kurulumlarda G/Ç rafı olarak kullanmak için mükemmel hale getirir.
Dante'nin çok yönlülüğü ve ölçeklenebilirliği
Dante ses ağı standardı, DM3 ve TF serilerinde ve CL ve QL dijital mikserlerde kullanılır. Bu konsollar, gerekli ölçek ve bütçeye uyan bir sistem oluşturmak için Tio1608-D2 veya bir R serisi G/Ç rafıyla serbestçe birleştirilebilir. Yamalama "Dante Controller" aracılığıyla etkinleştirilebilirken, Remote HA "R Remote" yazılımıyla kontrol edilebilir.
*Lütfen Tio1608-D2'deki Uzaktan HA'nın yalnızca Birincil port üzerinden uygulanabileceğini unutmayın. Tio1608D2'nin Uzaktan HA kontrolü, ürünü bir TF veya CL/QL konsoluyla birlikte kullanırken bile ikincil ağda mevcut değildir.
Konsolunuzun rahatlığını artıran bir sahne kutusu

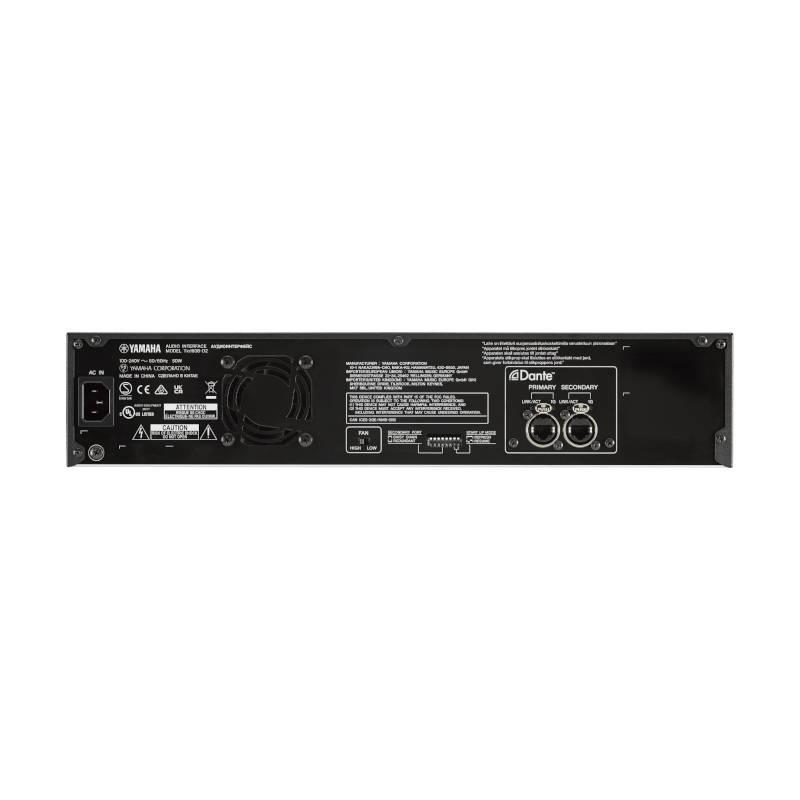

Yamaha I/O Rafının arkadan görünümü Tio1608-D2: konsolunuzun rahatlığını artıran bir sahne kutusunu gösteren resim
Tio1608-D2, TF Serisi veya DM3 ile kullanım için ideal bir sahne kutusudur. TF Serisi, üç adede kadar Tio1608-D2 ünitesine bağlanmak için isteğe bağlı NY64-D genişletme kartını kullanabilirken, DM3 tek bir üniteye bağlanabilir. Konsolu ve Tio1608-D2 ünitelerini hafif, dayanıklı bir CAT5e Ethernet kablosuyla papatya zinciriyle bağlamak, analog yılanları kullanırken gereken zaman alıcı taşıma ve kurulum olmadan düşük gecikmeli, yüksek kaliteli ses iletimi sağlar.
Dante Yüksek Güvenilirlikli Ağ Ses Protokolü
Dante, düşük titreme, düşük gecikme ve yüksek örnekleme doğruluğu nedeniyle ses güçlendirme sektöründeki önde gelen üreticiler ve profesyoneller tarafından benimsenmiştir. Tio1608-D2'yi kullanarak, çok az veya hiç BT ağ bilginiz olmadan yüksek performanslı bir Dante sahne kutusu sistemini kolayca yapılandırabilirsiniz. Dante ağ protokolünün esnekliği sayesinde, TF Serisi veya DM3, R Serisi G/Ç rafları gibi çok çeşitli Dante özellikli ekipmanlara bağlanabilir.
TF Serisi ve DM3 Hızlı ve kolay yapılandırma işlevi
TF Serisi ve DM3, ağ ayarlarının ve ses yama bağlantılarının otomatik yapılandırılması için işlevlerle donatılmıştır ve sistem yapılandırmasını kolaylaştırır. Tio Rack'in ön panelinden ünite ID ve QUICK CONFIG anahtarlarını yapılandırdıktan sonra, TF Serisinin QUICK CONFIG işlevini veya DM3'ün AUTO CONFIG işlevini kullanarak, konsolu ve Tio Rack'i bir Ethernet kablosuyla bağlayarak kurulumu kolayca tamamlayabilirsiniz. Gücü açın ve gitmeye hazırsınız!
*TF Serisinde Hızlı YAPILANDIRMA özelliğini kullanırken HIZLI YAPILANDIRMA anahtarını AÇIK konumuna, DM3'te OTOMATİK YAPILANDIRMA özelliğini kullanırken KAPALI konumuna getirin.
Basit ve Esnek Giriş Seçimi
Temel yapılandırma tamamlandıktan sonra, girişleri sistem kurulumunuza en uygun şekilde kolayca atayabilirsiniz. Tüm girişler, TF Serisi GİRİŞ ekran menüsünden veya DM3 üzerindeki PATCH ekranından anında Tio Rack'e eşit şekilde atanabilir. Kullanıcılar ayrıca her bir girişi birden fazla konumdan sinyal alacak şekilde değiştirebilir, böylece tüm girişlerin etkili bir şekilde kullanılmasına olanak sağlanır.
Geri çağrılabilir D-PRE ön amfileri
Tio1608-D2, TF Serisinin geliştirilmesinde izlediğimiz doğal, müzikal duyarlılığı miras alır. Mekanik yapı, devre kartı düzeni, güç kaynağı, topraklama ve parça seçimi, her geliştirme aşamasında kapsamlı performans ve dinleme testleriyle birleştirilmiş, titiz bir ayrıntı ve kalite dikkatiyle yürütülmüştür. Tio1608-D2, tüm sistem boyunca tutarlı, doğal, müzikal bir ses sağlamak için TF Serisiyle aynı geri çağrılabilir D-PRE mikrofon ön amfilerine sahiptir.
DM3
Tio1608-D2 ile sistem örneği, bir DM3 dijital mikser sistemini kolayca bağlamanızı sağlar. Sistem kurulumu Tak ve Çalıştır yöntemini kullanır. Sadece Cat5e kablosunu bağlayın, cihaz kimliklerini seçin ve sistem hazır. Uzaktan HA kontrolü Cat5e üzerinden kullanılabilir. StageMix Uygulaması, arenadan, sahneden veya seyircilerden vb. konsolun kablosuz uzaktan kontrolünü sağlar.
Teknik Özellikler:
| Tio1608-D2 |
| General specifications |
| Sampling frequency rate |
External |
44.1kHz, 48kHz, 88.2kHz, 96kHz |
| Signal delay |
Less than 1.3ms INPUT to OUTPUT, connect with DM3, Dante Receive Latency set to 0.25ms (one way), Fs=96kHz; Less than 2.6ms INPUT to OUTPUT, connect with DM3, Dante Receive Latency set to 0.25ms (one way), Fs=48kHz |
| Total harmonic distortion |
Less than 0.2% +4 dBu@20Hz-20kHz into 600Ω, Gain=+66 dB / Less than 0.05% +4 dBU@20Hz-20kHz into 600Ω, Gain=-6 dB, INPUT to OUTPUT, Fs=88.2kHz, 96kHz; Less than 0.1% +4 dBu@20Hz-20kHz into 600Ω, Gain=+66 dB / Less than 0.05% +4 dBU@20Hz-20kHz into 600Ω, Gain=-6 dB, INPUT to OUTPUT, Fs=44.1kHz, 48kHz *Measured with a -18 dB/octave filter @80kHz |
| Frequency response |
+0.5, -1.5 dB 20Hz-20kHz, refer to the nominal output level @1kHz, INPUT to OUTPUT |
| Dynamic range |
108 dB, INPUT to OUTPUT, Gain=-6 dB / 110 dB, DA Converter, Fs 96kHz; 108 dB, INPUT to OUTPUT, Gain=-6 dB / 112 dB, DA Converter, Fs 48kHz |
| Hum & noise level |
Equivalent input noise |
-128 dBu, Gain=+66 dB, Fs 96kHz, 48kHz *Measured with A-weighting filter |
| Residual output noise |
-86 dBu, Fs 96kHz / -88 dBu, Fs 48kHz, ST main off *Measured with A-weighting filter |
| Crosstalk |
-100 dB, adjacent INPUT/OUTPUT channels, Input Gain = -6 dB *Measured with a -30 dB/octave filter @22kHz |
| Heat dissipation |
100-240V, 50/60Hz, 43.5kcal/h |
| Power requirements |
100-240V, 50/60Hz |
| Power consumption |
50W |
| Dimensions |
W |
480mm (18.9”) |
| H |
88mm (3.5”) |
| D |
364mm (14.4”) |
| Net weight |
5.7kg (12.6lbs) |
| Accessories |
Owner’s Manual, Power Cord (2.5m), Rubber stoppers (4) |
| Others |
Temperature Range: Operating temperature range: 0 - 40℃, Storage temperature range: -20 - 60℃ |
