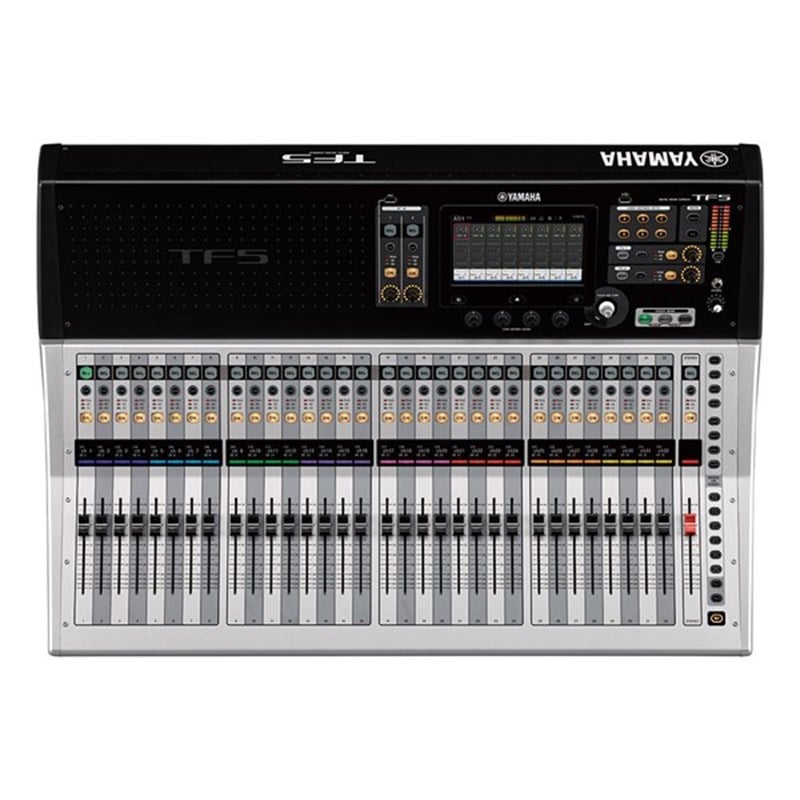

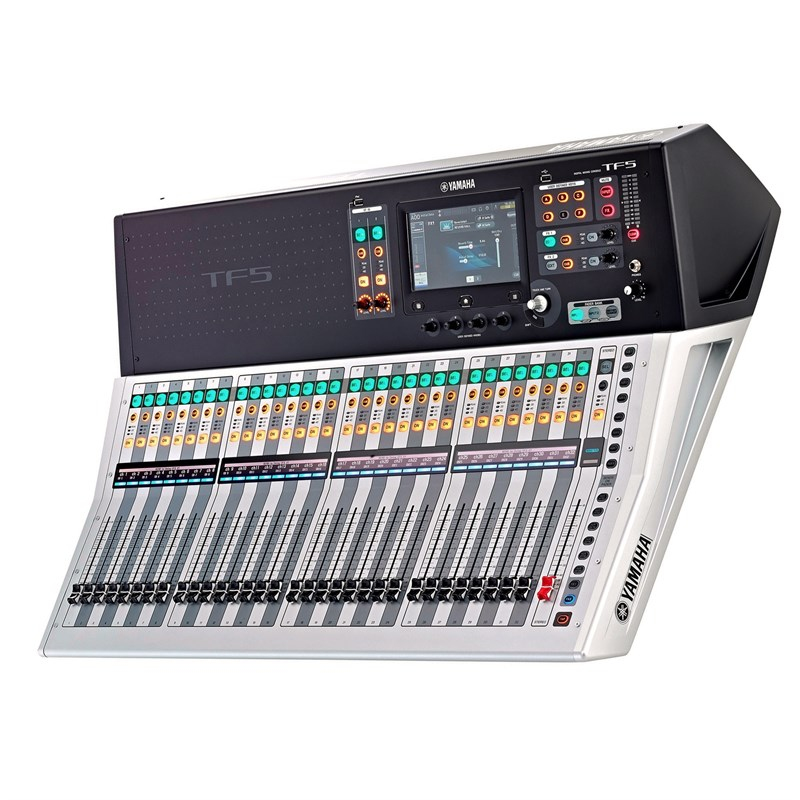

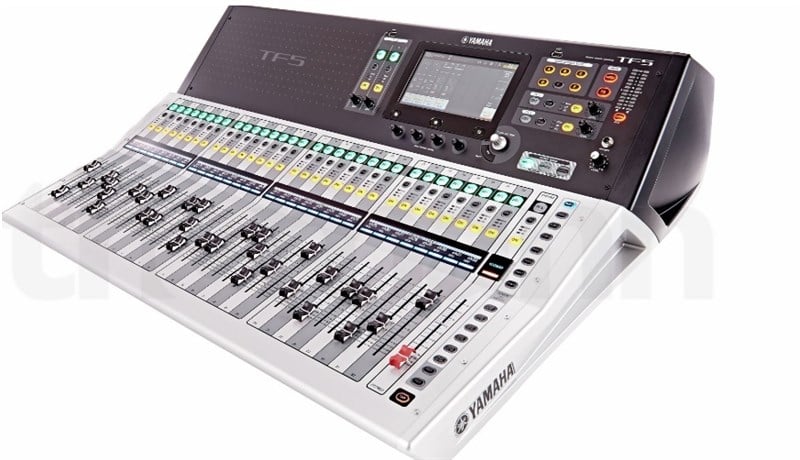

Yamaha TF5 Dijital Mikser
High input capacity and fader count makes this powerful console ideal for larger applications.
33 motor faders (32 channels + 1 master)
48 input mixing channels (40 mono + 2 stereo + 2 return)
20 Aux (8 mono + 6 stereo) + Stereo + Sub buses
8 DCA groups with Roll-out

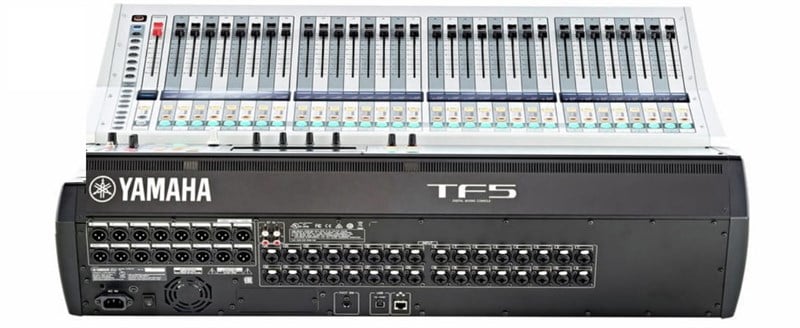

32 analog XLR/TRS combo mic/line inputs + 2 analog RCA pin stereo line inputs
16 analog XLR outputs
34 x 34 digital record/playback channels via USB 2.0 + 2 x 2 via a USB storage device
1 expansion slot for NY64-D audio interface card
TF5 Dijital Mikser Teknik Özellikleri;
| TF5 |
| Outline |
| Fader Configuration |
32 + 1 (Master) |
| Mixing Capacity |
Input Channels |
48 (40 mono + 2 stereo + 2 return) |
| Aux Buses |
20 (8 mono + 6 stereo) |
| Stereo Buses |
1 |
| Sub Buses |
1 |
| Input channel functions |
8 DCA Groups |
| I/O |
Inputs |
32 mic/line (XLR/TRS combo) + 2 stereo line (RCA pin) |
| Outputs |
16 (XLR) |
| Expansion slots |
1 |
| On-board processors |
DSP |
8 Effects + 10 GEQ |
| USB |
34x34 USB Audio Interface, 2-track recording via USB Storage Device |
| General specifications |
| Sampling frequency rate |
Internal |
48 kHz |
| Fader |
100 mm motorized, Resolution = 10-bit, +10 dB to –138 dB, –∞ dB all faders |
| Total harmonic distortion |
Less than 0.05% 20 Hz–20 kHz @+4 dBu into 600 , INPUT to OMNI OUT, Input Gain=Min. (Measured with a –18 dB/octave filter@80 kHz) |
| Frequency response |
+0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT |
| Dynamic range |
110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min. |
| Hum & noise level |
Equivalent input noise |
–128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter) |
| Residual output noise |
–85 dBu, ST master off (Measured with an A-Weight filter) |
| Crosstalk |
–100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min. |
| Power requirements |
100–240 V 50/60 Hz |
| Power consumption |
120 W |
| Dimensions |
W |
866 mm (34.1in) |
| H |
225 mm (8.9in) |
| D |
599 mm (23.6in) |
| Net weight |
20.0 kg (44.1lb) |
| Accessories |
Quick Guide, Power Cord, NUENDO LIVE (DAW Software) |
| Options |
Expansion Card, Foot Switch (FC5) |
| Others |
Operating temperature range: 0–40 °C, Storage temperature range: -20–60 °C |
Dokunmatik Panel İşlemi için Optimize Edilmiş Sezgisel Kullanıcı Arayüzü
TF serisini geliştirirken Yamaha mühendisleri, geniş bir uygulama yelpazesinde tanıdık bir özellik haline gelen dokunmatik panel kontrolü türü için optimize edilmiş bir arayüzde sezgisel kontrol ekleyerek, mevcut beğenilen üst düzey mikser arayüzlerinden yola çıktılar.
Çoğu işlemin yalnızca dokunmatik panel üzerinden gerçekleştirilmesine izin veren yenilikçi TF serisi arayüzü, geniş bir kullanıcı yelpazesi için hızla ikinci bir doğa haline gelecektir.
Yamaha dijital konsollarıyla deneyiminiz olsun, diğer dijital konsollarla çalışın, analog konsolları çalıştırın veya daha önce hiç mikser çalıştırmamış olun, TF konsolları sizi sorunsuz ve verimli bir iş akışıyla istenen sonuçlara hızlı ve zahmetsizce götürecektir.
Dokunmatik paneli çevreleyen fiziksel kontrollerin kullanılabilirliği, kontrol çok yönlülüğünü ve hassasiyetini daha da artırır.
Samimi Kontrol için Dokunmatik İşlem
Dokunmatik panel kontrolü aracılığıyla mümkün olan en pürüzsüz çalışma için rafine edilen TF kullanıcı arayüzü, her türlü miksleme durumunda avantaj sağlayabilecek pürüzsüz bir iş akışı sunar.
Ekran içeriği, en doğal, verimli mikslemeyi destekleyen bir düzen ile kolay, doğrudan erişilebilirlik için özel olarak tasarlanmıştır.
Dokunmatik panel kullanımı, sesi parmak uçlarınızla şekillendirmek kadar kolaydır.
Dokunmatik ve Döndürme Düğmesi Ekstra Kontrol Hassasiyeti Sunar
İnce bir EQ veya başka bir ayar için ekstra hassasiyete ihtiyaç duyduğunuzda, fiziksel Touch & Turn düğmesi her zaman dokunmatik panelin hemen yanında mevcuttur.
Ayrıca panelin altında, kompresör eşiğini, EQ kazanımını veya miks yaparken hızlı ve doğrudan erişmeniz gereken diğer parametreleri kontrol etmek için atanabilen dört Kullanıcı Tanımlı Düğme bulunur.
Düğmeler her zaman geçerli olarak seçili kanalı etkiler.
Geleneksel Genel Bakış ve Seçilmiş Kanal Arayüzleri
CL serisi konsollar gibi, operasyon Genel Bakış ve Seçili Kanal pencereleri etrafında kuruludur.
Genel bakış ekranı aynı anda sekiz kanal için parametreleri gösterirken, Touch & Turn düğmesi kazanç, 1 düğmeli EQ™, 1 düğmeli COMP™, kapı eşiği, efekt gönderme seviyesi, pan ve diğer parametrelere doğrudan erişim sağlar.
Daha ince ayar için ayrıntılı parametrelere erişmeniz gerektiğinde, vurgulanan parametreye ikinci kez dokunarak Seçili Kanal ekranına geçin.
Sorunsuz Kurulum ve İşletim için Yeni Özellikler
Etkili kazanç, kompresör ve EQ kurulumu önemli derecede beceri ve deneyim gerektirir.
Deneyimli mühendislerin bile bu önemli temel ayarlara zaman ayırması gerekir.
Sezgisel kullanıcı arayüzlerine ek olarak, TF konsolları bu temel parametrelerin daha hızlı ve daha sorunsuz kurulumuna katkıda bulunan bir dizi özellik içerir.
1 düğmeli COMP™ ve 1 düğmeli EQ™: İdeal Sesi Ayarlamak İçin Tek Düğme
Deneyimli bir mühendis kompresörle çok şey yapabilir: gitarı canlandırabilir, basa vuruş gücü katabilir, trampet sesini sıkılaştırabilir ve vokallerin mikste net bir şekilde ilerlemesini sağlayabilir.
1 düğmeli COMP, istenen efekti elde etmek için birden fazla parametreyi değiştirmeye gerek kalmadan tüm bunları hızlı ve kolay bir şekilde yapabilir.
Başlangıçta Yamaha analog mikserlerinde tanıtılan 1 düğmeli COMP, hızla popüler ve değerli bir özellik haline geldi.
Şimdi, TF konsollarına yeni kurulum kolaylığı ve verimlilik ekleyen dijital bir versiyonda daha da geliştirildi.
Aynı konsept, önemli ölçüde iyileştirilmiş hız ve pürüzsüz çalışma sağlayan yeni 1 düğmeli EQ özelliğinde uygulandı.
1 düğmeli EQ, en kısa sürede minimum çabayla olağanüstü sonuçlar elde edebilmenizi sağlamak için Yamaha Ar-Ge personeli tarafından seçkin ses mühendisleriyle işbirliği içinde özenle ince ayarlandı.
Vokal Modu, net ve iyi tanımlanmış bir vokal sesi elde etmeyi her zamankinden daha kolay hale getirirken, Yoğunluk Modu, ön ayarlardan seçtiğiniz veya sıfırdan oluşturduğunuz EQ eğrileri üzerinde 1 düğmeli "yoğunluk" kontrolü sunar. Ancak daha fazlası var: 1 düğmeli COMP ve 1 düğmeli EQ, çıkış kanallarında da sağlanır, böylece oda ve izleyici büyüklüğüne ideal olarak uyan genel çıkış sıkıştırmasını veya EQ'yu hızla elde edebilirsiniz.
Çıkış 1 düğmeli EQ, Vokal Modu yerine bir Ses Yüksekliği Moduna sahiptir, düğmeyi döndürdüğünüzde optimum sesi korurken ses basınç seviyesini etkili bir şekilde artırır.
Hem 1 düğmeli COMP hem de 1 düğmeli EQ, tam kompresör ve EQ ekranlarına hızlı erişim sağlar, böylece ayarları gerektiği gibi ince ayarlayabilirsiniz.
GainFinder™ Hassas Kazanç Kurulumunu Destekler
Kazanç, giriş sinyalinin gördüğü ilk ayardır ve ayarlanma şekli, sonraki parametrelerin sinyali nasıl etkileyeceğini etkiler.
Yamaha, bu önemli temel parametrenin hızlı ve doğru kurulumunu her zamankinden daha kolay hale getirmenin bir yolunu geliştirdi.
Yeni GainFinder özelliği, ideal genel çalışma ve sinyal kalitesi elde edilecek şekilde bireysel giriş sinyalleri için optimum kazanç kurulumunu kolaylaştırır.
Kullanıcının tek yapması gereken, seviye ölçerdeki merkezi yeşil göstergenin mümkün olan en uzun süre boyunca yanık kalması için kanal kazancını ayarlamaktır.
Elbette seviye ölçerler de geleneksel işlevlerini yerine getirir, bu nedenle tercih edilirse standart kazanç kurulum prosedürü izlenebilir.
Pratik Ön Ayarlar ve Sahneler – Harika Sese Giden Kısayollar
Gerektiğinde anında geri çağırmak için miks ayarlarını depolayan tanıdık Yamaha sahne belleği her zamanki gibi dahildir.
Ayrıca, önde gelen mikrofon üreticileri ve seçkin ses mühendisleriyle iş birliği içinde oluşturulmuş, harika sese ulaşmanız için sizi uzun bir yola götüren başlangıç noktaları sağlayan bir dizi kanal ön ayarı da vardır.
Kanal ön ayarları, HA kazancı, EQ, dinamikler ve çok daha fazlası gibi parametreleri, kanal adı ve renk gibi ayrıntılara kadar kapsar.
Temel kuruluma daha az zaman harcanması gerekir, böylece miksajı iyileştirmek ve sanatçılarla iletişim kurmak için daha fazla zaman kalır.
QuickPro Presets™ Profesyonel Ses Kurulumlarına Anında Erişim Sağlar
Yamaha Ar-Ge ekibi, Audio-Technica, FitEar, Sennheiser, Shure, Ultimate Ears ve Westone Laboratories gibi saygın mühendisler ve büyük üreticilerle iş birliği yaparak çok çeşitli mikrofonlar ve çıkış ekipmanları için optimize edilmiş QuickPro Presets™ seçimi geliştirdi.
Bu pratik ön ayarlarla acemi mühendisler bile ideal sese çok yaklaşabilirken, deneyimli mühendisler önemli zaman tasarruflarını takdir edeceklerdir.
Giriş kanalları için vokallerden davul setlerine kadar uzanan 200'den fazla ön ayar hazırladık.
Tüm ön ayarlar, çok çeşitli gerçek mikrofonlar ve enstrümanlar kullanılarak hassas bir şekilde ayarlandı.
Çıkış kanalları için farklı ortamlara ve oda boyutlarına uyacak şekilde çeşitli varyasyonlarla Ultimate Ears gibi çeşitli hoparlör sistemleri ve kulak içi monitörler için ön ayarlar geliştirdik.
Zaman dar olduğunda bunların hepsi olduğu gibi kullanılabilir, ancak manuel ince ayar için de harika başlangıç noktalarıdır.
Ön ayarlardan veya sıfırdan oluşturulan kurulumlar ek ön ayarlar olarak da kaydedilebilir.
1 düğmeli EQ ve 1 düğmeli COMP, QuickPro Presets™ ile birlikte kullanılabilir ve sesinizi ayarlamak için süper akıcı bir yol sunar.
Dahili ön ayarlara ek olarak, Yamaha Pro Audio web sitesine yeni QuickPro Presets™ eklenecektir, bu nedenle güncellemeleri kontrol ettiğinizden emin olun.
