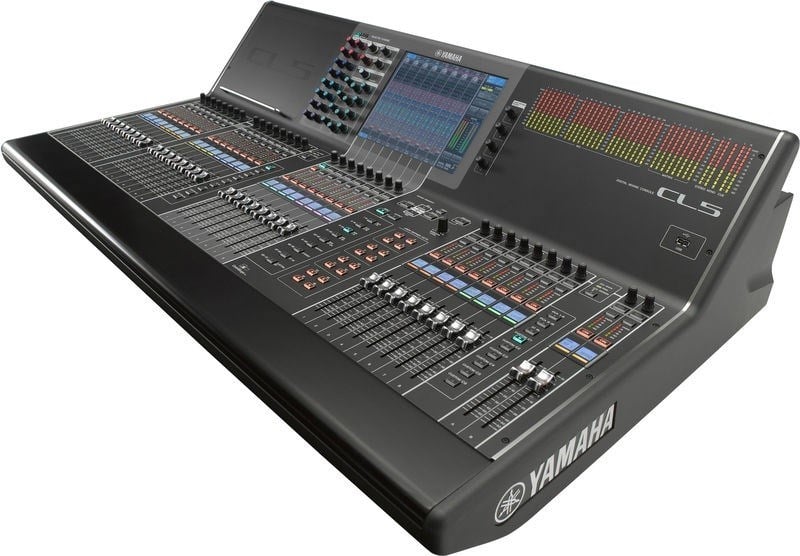

Yamaha CL5 Dijital Mikser
Yamaha CL5, etkili uygulamalı kontrol için üç bölümlü fader düzenine sahip bir dijital miks konsoludur. CL5, çok çeşitli canlı ses sistemleri için ideal seçimdir.
Standartlar olduğu yerde kalır, fakat yeniliklerin asla sonu yoktur.
Mükemmel sonucu almak için çalışmayı hiçbir zaman bırakmayan Yamaha, yine mevcut teknolojinin sınırılarını zorlayarak Cl serisi dijital mikserleri geliştirimiştir. Standart kalitesinden vaz geçmeyen ancak üstüne geliştirmeler eklenerek tasarlanıp, geliştirilmiş olan CL Serisi Dijital mikserler isteklerinizin ötesinde fonksiyonlara sahiptir.
Yamaha CL-5 Dijital Mikser Teknik Özellikleri;
Technical Specification of QL |
CL5 |
CL3 |
CL1 |
Mixing Capacity |
Input Mixing Channels |
72 mono + 8 stereo |
64 mono + 8 stereo |
48 mono + 8 stereo |
Mix Buses |
24 |
Matrices |
8 (Input to Matrix supported) |
Stereo Bus |
1 |
Mono |
1 |
Cue |
1 (Second Cue Bus supported in QL V4.0 or later) |
Local Connectors |
Analog Inputs |
8 |
Analog Outputs |
8 |
MY Slots |
3 |
Dante I/O |
Primary / Secondary |
Digital Out |
1 (AES/EBU) |
GPI |
5 in / 5 out (CL V1.11 or later) |
Word Clock I/O |
Yes |
MIDI I/O |
In / Out |
External Redundant PSU |
Optional PW800W |
Meter Bridge |
Output meter built-in |
Optional MBCL |
Ethernet |
Yes |
AC Inlet |
V-Lock Type |
Scene Memory |
Number of Scenes |
300 Yes |
Recall Safe |
Yes |
Focus Recall |
Yes (0s ~ 60s) |
Fade Time |
Yes |
Preview |
Yes (CL V1.51 or later) |
Selective Load / Save |
Yes (CL V1.7 or later) |
Tactile Control Keys |
Yes |
Input Channel Functions |
Gain Compensation |
Yes |
Digital Gain |
Yes (-96dB ~ +24dB) |
ATT |
-96dB ~ 0dB |
HPF |
20Hz ~ 600Hz, -6 or -12dB/oct Selectable (CL V1.51 or later) |
PEQ |
4 Band Full PEQ
(RTA overlay support in QL V3.0 or later, New EQ Algorithms support in QL V4.0 or later) |
Dynamics 1 |
Gate / Ducking / Compressor / Expander (Key-in Filter on the Compressor and Expander in QL V4.0 or later) |
Dynamics 2 |
Compressor / Compander-H / Compander-S / De-esser |
Input Delay |
Yes (0ms ~ 1000ms, frame delay support in QL V3.0 or later) |
Pan |
CENTER NOMINAL or LR NOMINAL for monaural input channels in CL V3.1 or later
L-MONO, R-MONO or LR-MONO for stereo input channels in CL V3.1 or later |
DCA Group |
16 (Output DCA and DCA Roll-Out support in CL V2.0 or later, Scrollable DCA Roll-Out support in CL V4.0 or later) |
MUTE Group |
8 |
Number of Inserts |
2 (CL V2.0 or later) |
Direct Out |
Yes |
Output Channel Functions |
PEQ |
4 Band Full PEQ
(RTA overlay support in QL V3.0 or later, New EQ Algorithms support in QL V4.0 or later) |
Dynamics 1 |
Compressor / Expander / Compander-H / Compander-S |
MUTE Group |
8 |
Number of Inserts |
2 (CL V2.0 or later) |
Premium Rack |
Number of Premium Racks |
8 |
Mountable Device |
RND Portico5033 / RND Portico5043 / U76 / Opt-2A / EQ-1A / Dynamic EQ / Buss Comp 369 (QL V3.0 or later) / MBC4 (QL V4.0 or later) |
Effect Rack |
Number of Effect Racks |
8 |
Number of Effect Programs |
54 |
Mountable Device |
Effect / 31BandGEQ / Flex15GEQ / 8Band PEQ (QL V3.0 or later) |
GEQ Rack |
Number of GEQ Racks |
16 |
Mountable Device |
31BandGEQ / Flex15GEQ / Dugan Automixer / 8Band PEQ (CL V3.0 or later)
(RTA overlay support in QL V3.0 or later, GEQ gain control from the TOUCH AND TURN knob in QL V4.0 or later) |
Dante |
Number of I/O Channels |
64 in / 64 out |
Number of I/O devices that can be discovered from the console *1 |
63 |
Number of I/O devices that can be mounted |
24 |
Number of I/O devices with HA remote control *2 |
8 |
Dante Patch from Console |
Yes |
Recording |
USB Memory Recording |
Yes |
DVS Recording |
Yes (DVS and Nuendo Live bundled) |
Broadcast Functions |
5.1 Surround Panning |
Yes (QL V3.0 or later) |
Surround Monitor |
Yes (CL V3.0 or later) |
Mix Minus |
Yes (CL V3.0 or later) |
L-Mono / R-Mono / LR-Mono |
Yes (CL V3.0 or later) |
Monitor |
Solo Mode |
Yes (CL V3.0 or later) |
Second Cue Bus
(allows the MATRIX 7/8 to be used as a CUE B bus) |
Yes (CL V3.0 or later) |
Oscillator |
Sine Wave 1ch / Sine Wave 2ch (QL V3.0 or later) / Pink Noise / Burst Noise |
Other Functions |
Port to Port |
No |
RTA |
Yes (CL V3.0 or later) |
Output Port Delay |
Yes (0ms ~ 1000ms, frame delay support in QL V3.0) |
Cascade |
Yes (via MY slots) |
User Level |
Yes |
Help File |
Yes (CL V1.51 or later) |
Channel Link |
Yes (Output Channel Link support in QL V3.0 or later) |
Channel Copy/Move |
Yes |
Control & Monitoring for Digital Wireless Receivers |
Shure ULXD4D/ULXD4Q (QL V4.0 or later) |
User Interface |
Display |
10 inch Touch Panel |
Centralogic Section |
Yes |
Faders |
16 + 8 + 8 + 2 |
16 + 8 + 2 |
8 + 8+ 2 |
Selected Channel Encoders |
Gain, HPF, PEQ (controls for 4 bands), Dynamics 1/2(Threshold only), Pan, Mix/Matrix Sends |
Channel Encoder |
Yes (for Gain, Send Level, or an assigned parameter) |
Channel Name / Color Display |
Yes |
Custom Fader Banks |
Yes (customized for each fader section) |
User Defined Keys |
16 (x 4 banks in CL V3.0 or later) |
User Defined Knobs |
4 |
Touch and Turn Knob |
Yes (using a User Defined Knob) |
Monitor Level Knob |
Yes |
Wooden Arm Rest |
Yes |
iPad Stay |
Yes |
No |
Rack-mounting |
No |
Software |
Editor |
CL Editor (Win/Mac, CSV files import/export in CL Editor V4.0.0 or later) |
StageMix |
CL StageMix (iPad app) |
MonitorMix |
Yes (CL V4.00 or later) |
Console File Converter |
Yes (Win/Mac) |
YAMAHA CL SERİSİ
Mükemmellik arayışı devam ediyor ve muhtemelen hiçbir zaman sona ermeyecek, ancak bu yolda Yamaha, seçici kullanıcıların talep etmeye devam ettiği performans ve aşinalık sunan, endüstri standardı haline gelen bir dizi yeniliği tanıttı. Tanım gereği “standartların” olduğu gibi korunması en iyisidir. Elbette evrimsel iyileştirmelerle.
Yamaha CL serisi dijital miks konsolları ( CL1 konsolunu da içerir ) yeni bir incelik düzeyini temsil eder. Erişilebilir miksajda gelişmiş bir deneyimin yanı sıra, en yaratıcı mühendise benzeri görülmemiş bir yaratıcı özgürlük verecek ses şekillendirme yetenekleriyle sonik saflık sunuyorlar. CL serisi, canlı sesteki önde gelen standartları en gelişmiş, en etkileyici haliyle bünyesinde barındırıyor.
SES KALİTESİ
Her mühendis, sanatçı ve izleyici ses kalitesinin önemli olduğu konusunda hemfikirdir. Bu kesindir. Kullanılan devre ve teknolojinin her detayının kapsamlı analizi, incelenmesi ve iyileştirilmesi yoluyla Yamaha CL serisi konsollar, doğal olarak üstün sesin yanı sıra onları kullanacak ses ustalarına olağanüstü yaratıcı özgürlük veren kapsamlı bir "renklendirme" seçenekleri yelpazesi sunar. Sağlanan sinyal işlemcileri, olağanüstü Portico 5033/5043 EQ ve Yamaha VCM teknolojisini Rupert Neve'nin efsanevi yetenekleriyle bir araya getiren kompresör cihazları da dahil olmak üzere çok sayıda ve en yüksek kalitededir. Platform saf ve doğal olduğundan mühendis ideal sesi yaratıp sunabilir.
İDEAL DOĞAL SES PLATFORMUNU YARATMAK
Sanatçının ve mühendisin hayal gücü için mükemmel bir temel sağlayan doğal ses sunmak amacıyla CL serisi boyunca mevcut en gelişmiş dijital ses teknolojisinin tüm etkisi uygulanmıştır. Bu tür bir ses kalitesi yalnızca spesifikasyonlarla gerçekleştirilemez. Sektördeki en güvenilir kulaklardan ve saygın beyinlerden bazıları tarafından tekrarlanan dinleme değerlendirmeleri ve iyileştirmeler, sürecin vazgeçilmez bir parçasıdır. CL serisi dijital miks konsolları, harcanan zamanın ve çabanın iyi harcandığının kanıtıdır.
VERİMLİ, KEYİFLİ ÇALIŞMA
Gerçekten kullanışlı bir ses güçlendirme konsolu, canlı ses uygulamalarının hızla ve dramatik biçimde değişen taleplerine ayak uydurabilen bir konsoldur. Verimli, sezgisel çalışma esastır. Yamaha'nın beğeni toplayan Centralogic konsepti, görsel geri bildirimden fader'ların ve kontrollerin biçimine ve hissine kadar CL serisinde yeni, benzeri görülmemiş düzeyde bir çalışma verimliliği sunan rafine bir kullanıcı arayüzünün özüdür. CL konsolları ayrıca Apple iPad® veya başka bir bilgisayar aracılığıyla sorunsuz bir şekilde entegre edilmiş uzaktan kontrol ve çevrimdışı düzenleme için de hazırdır. Kontrol tanıdık ve sezgiseldir ve aynı zamanda kapsamlı bir özgürlük sunar.
ÖLÇEKLENEBİLİR, ÇOK YÖNLÜ AĞ ÖZELLİKLERİ
Ağ yetenekleri, günümüzün hızlı tempolu dijital canlı ses dünyasında hızla temel ve vazgeçilmez hale geliyor. CL serisi konsollar, Dante™ ağ ses protokolü aracılığıyla iletişim kuran ayrı konsol ve I/O raf bileşenleri içerir; bu, en temelden baş döndürücü derecede karmaşık olana kadar yetenekli sistemlerin hızlı, verimli bir şekilde tasarlanmasına ve konuşlandırılmasına olanak tanır. Genişletme yuvaları yoluyla Lake® işlemeyi ekleme yeteneği aynı zamanda sistemin çok yönlülüğüne ve en geniş yelpazedeki karıştırma ihtiyaçlarına uyarlanabilirliğine de katkıda bulunur.
