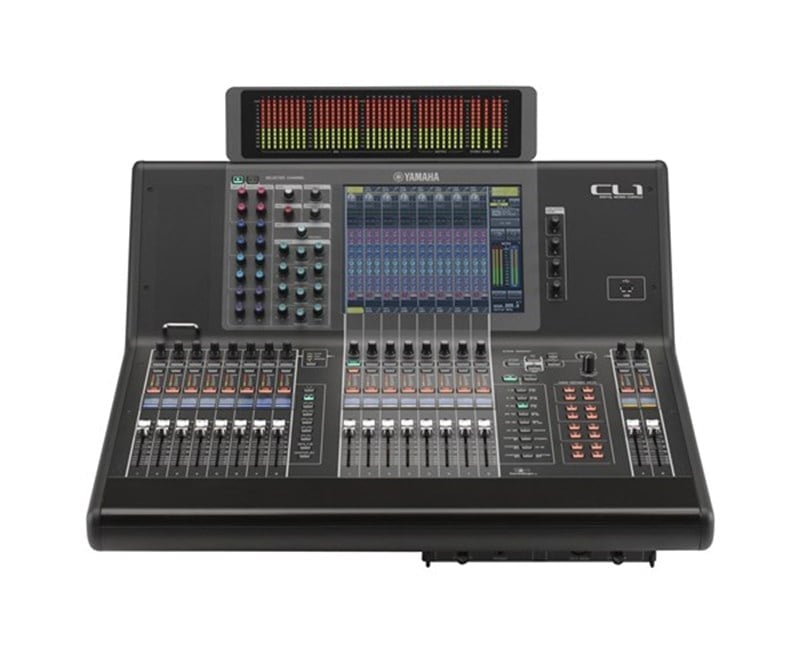

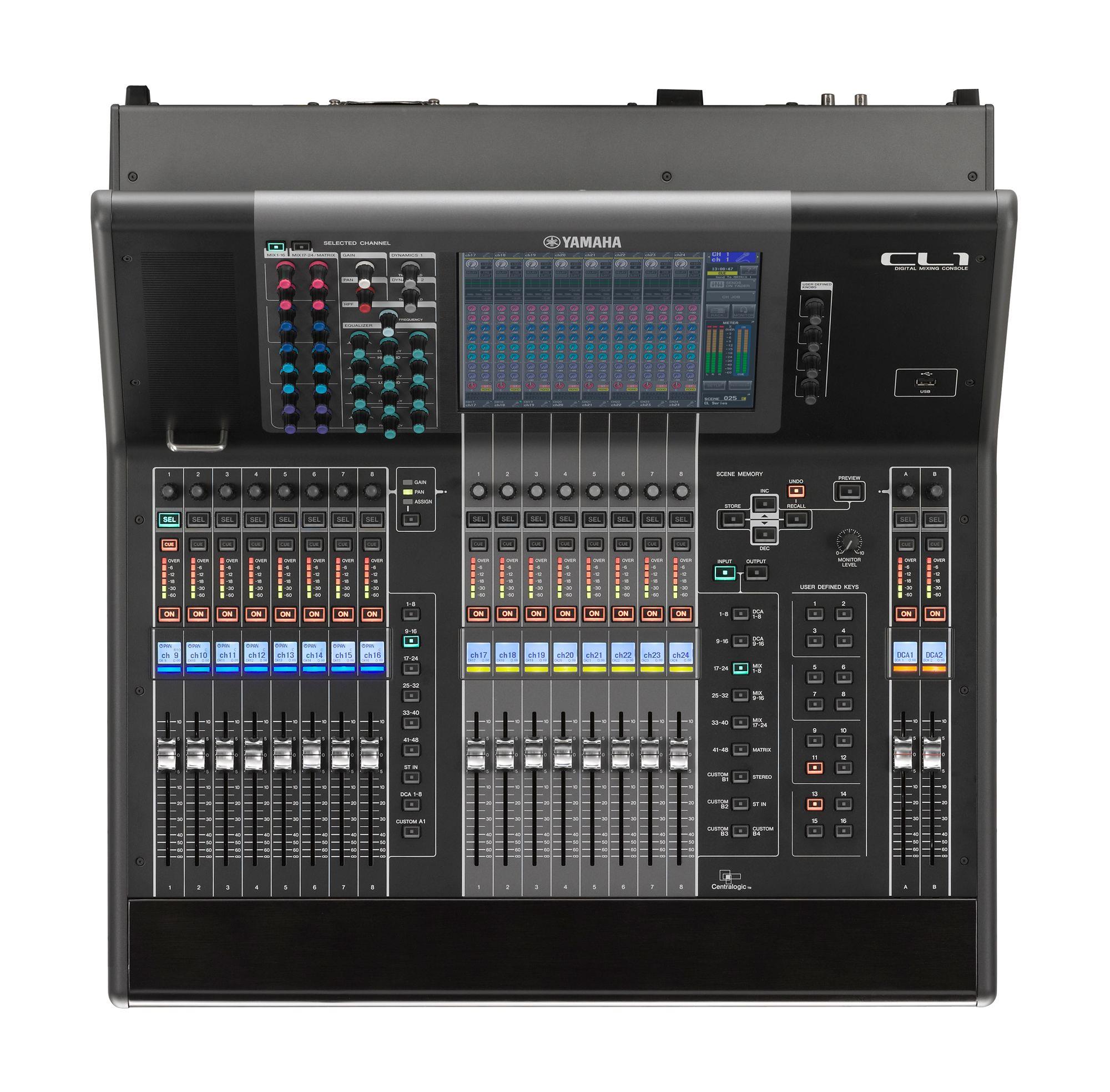

Yamaha CL1 Dijital Mikser
Dual 8-fader sections in a space-saving console that can be used alone or cascaded to another CL console for input expansion.
Input channels: 48 mono, 8 stereo.
Fader configuration: 8-fader left section, 8-fader Centralogic section, 2-fader master section .
Meter bridge optional.
| Technical Specification of QL |
CL5 |
CL3 |
CL1 |
| Mixing Capacity |
Input Mixing Channels |
72 mono + 8 stereo |
64 mono + 8 stereo |
48 mono + 8 stereo |
| Mix Buses |
24 |
| Matrices |
8 (Input to Matrix supported) |
| Stereo Bus |
1 |
| Mono |
1 |
| Cue |
1 (Second Cue Bus supported in QL V4.0 or later) |
| Local Connectors |
Analog Inputs |
8 |
| Analog Outputs |
8 |
| MY Slots |
3 |
| Dante I/O |
Primary / Secondary |
| Digital Out |
1 (AES/EBU) |
| GPI |
5 in / 5 out (CL V1.11 or later) |
| Word Clock I/O |
Yes |
| MIDI I/O |
In / Out |
| External Redundant PSU |
Optional PW800W |
| Meter Bridge |
Output meter built-in |
Optional MBCL |
| Ethernet |
Yes |
| AC Inlet |
V-Lock Type |
| Scene Memory |
Number of Scenes |
300 Yes |
| Recall Safe |
Yes |
| Focus Recall |
Yes (0s ~ 60s) |
| Fade Time |
Yes |
| Preview |
Yes (CL V1.51 or later) |
| Selective Load / Save |
Yes (CL V1.7 or later) |
| Tactile Control Keys |
Yes |
| Input Channel Functions |
Gain Compensation |
Yes |
| Digital Gain |
Yes (-96dB ~ +24dB) |
| ATT |
-96dB ~ 0dB |
| HPF |
20Hz ~ 600Hz, -6 or -12dB/oct Selectable (CL V1.51 or later) |
| PEQ |
4 Band Full PEQ
(RTA overlay support in QL V3.0 or later, New EQ Algorithms support in QL V4.0 or later) |
| Dynamics 1 |
Gate / Ducking / Compressor / Expander (Key-in Filter on the Compressor and Expander in QL V4.0 or later) |
| Dynamics 2 |
Compressor / Compander-H / Compander-S / De-esser |
| Input Delay |
Yes (0ms ~ 1000ms, frame delay support in QL V3.0 or later) |
| Pan |
CENTER NOMINAL or LR NOMINAL for monaural input channels in CL V3.1 or later
L-MONO, R-MONO or LR-MONO for stereo input channels in CL V3.1 or later |
| DCA Group |
16 (Output DCA and DCA Roll-Out support in CL V2.0 or later, Scrollable DCA Roll-Out support in CL V4.0 or later) |
| MUTE Group |
8 |
| Number of Inserts |
2 (CL V2.0 or later) |
| Direct Out |
Yes |
| Output Channel Functions |
PEQ |
4 Band Full PEQ
(RTA overlay support in QL V3.0 or later, New EQ Algorithms support in QL V4.0 or later) |
| Dynamics 1 |
Compressor / Expander / Compander-H / Compander-S |
| MUTE Group |
8 |
| Number of Inserts |
2 (CL V2.0 or later) |
| Premium Rack |
Number of Premium Racks |
8 |
| Mountable Device |
RND Portico5033 / RND Portico5043 / U76 / Opt-2A / EQ-1A / Dynamic EQ / Buss Comp 369 (QL V3.0 or later) / MBC4 (QL V4.0 or later) |
| Effect Rack |
Number of Effect Racks |
8 |
| Number of Effect Programs |
54 |
| Mountable Device |
Effect / 31BandGEQ / Flex15GEQ / 8Band PEQ (QL V3.0 or later) |
| GEQ Rack |
Number of GEQ Racks |
16 |
| Mountable Device |
31BandGEQ / Flex15GEQ / Dugan Automixer / 8Band PEQ (CL V3.0 or later)
(RTA overlay support in QL V3.0 or later, GEQ gain control from the TOUCH AND TURN knob in QL V4.0 or later) |
| Dante |
Number of I/O Channels |
64 in / 64 out |
| Number of I/O devices that can be discovered from the console *1 |
63 |
| Number of I/O devices that can be mounted |
24 |
| Number of I/O devices with HA remote control *2 |
8 |
| Dante Patch from Console |
Yes |
| Recording |
USB Memory Recording |
Yes |
| DVS Recording |
Yes (DVS and Nuendo Live bundled) |
| Broadcast Functions |
5.1 Surround Panning |
Yes (QL V3.0 or later) |
| Surround Monitor |
Yes (CL V3.0 or later) |
| Mix Minus |
Yes (CL V3.0 or later) |
| L-Mono / R-Mono / LR-Mono |
Yes (CL V3.0 or later) |
| Monitor |
Solo Mode |
Yes (CL V3.0 or later) |
Second Cue Bus
(allows the MATRIX 7/8 to be used as a CUE B bus) |
Yes (CL V3.0 or later) |
| Oscillator |
Sine Wave 1ch / Sine Wave 2ch (QL V3.0 or later) / Pink Noise / Burst Noise |
| Other Functions |
Port to Port |
No |
| RTA |
Yes (CL V3.0 or later) |
| Output Port Delay |
Yes (0ms ~ 1000ms, frame delay support in QL V3.0) |
| Cascade |
Yes (via MY slots) |
| User Level |
Yes |
| Help File |
Yes (CL V1.51 or later) |
| Channel Link |
Yes (Output Channel Link support in QL V3.0 or later) |
| Channel Copy/Move |
Yes |
| Control & Monitoring for Digital Wireless Receivers |
Shure ULXD4D/ULXD4Q (QL V4.0 or later) |
| User Interface |
Display |
10 inch Touch Panel |
| Centralogic Section |
Yes |
| Faders |
16 + 8 + 8 + 2 |
16 + 8 + 2 |
8 + 8+ 2 |
| Selected Channel Encoders |
Gain, HPF, PEQ (controls for 4 bands), Dynamics 1/2(Threshold only), Pan, Mix/Matrix Sends |
| Channel Encoder |
Yes (for Gain, Send Level, or an assigned parameter) |
| Channel Name / Color Display |
Yes |
| Custom Fader Banks |
Yes (customized for each fader section) |
| User Defined Keys |
16 (x 4 banks in CL V3.0 or later) |
| User Defined Knobs |
4 |
| Touch and Turn Knob |
Yes (using a User Defined Knob) |
| Monitor Level Knob |
Yes |
| Wooden Arm Rest |
Yes |
| iPad Stay |
Yes |
No |
| Rack-mounting |
No |
| Software |
Editor |
CL Editor (Win/Mac, CSV files import/export in CL Editor V4.0.0 or later) |
| StageMix |
CL StageMix (iPad app) |
| MonitorMix |
Yes (CL V4.00 or later) |
| Console File Converter |
Yes (Win/Mac) |
Şık Arayüz, Muhteşem Ses Motoru
Basit kontrol için merkezi mantık arayüzü; Sizi sonsuz, karmaşık menüler arasında gezinmeye zorlamak yerine, CL1'in tüm miks kontrollerine yalnızca iki ekran aracılığıyla erişilir: Genel Bakış ve Seçili Kanal. CL1'in varsayılan ekranı olan Genel Bakış ekranı, Centralogic gezinme tuşları aracılığıyla seçtiğiniz 8 kanallı bir grubun standart görünümünü size sunar. Tıpkı bir konsoldaki 8 kanallı grup gibi yerleştirilen bu tuşlar, tek bir düğmeye basarak sekiz kanaldan oluşan herhangi bir grubu kolayca merkezi kontrollere getirmenize olanak tanır. Seçili Kanal ekranı, seçtiğiniz kanalı yakınlaştırıp ön amplifikatör kazancı, dinamikler ve EQ gibi bireysel parametrelerini ayarlamanıza izin vererek size derinlemesine kontrol sağlar.
Geliştirilmiş ses kalitesi
CL Serisi konsollar girişlerden itibaren en iyi ses kalitesi için tasarlanmıştır. Bireysel bileşenler ve güç kaynağından topraklama şemasına, devre düzenine ve hatta mekanik yapıya kadar sinyal yolunun her yönü iyileştirildi. AD/DA ana saati ve FPGA saat sinyali yönlendirmesi bile mümkün olan en müzikal, yüksek kaliteli sesi sunmak üzere tasarlandı.
Analog karakterli birinci sınıf efekt rafı
Yamaha'nın Sanal Devre Modelleme (VCM) teknolojisi, klasik analog donanım işlemcilerinin ultra hassas dijital emülasyonlarına olanak tanır. CL Serisi konsollar, ünlü Neve Portico 5033 EQ ve Portico 5043 kompresör/sınırlayıcının VCM modelleriyle donatılmıştır. Ayrıca 1176, LA-2A ve EQP-1A gibi efsanevi donanım işlemcilerinin muhteşem ses veren emülasyonlarını da bulacaksınız. Toplamda, girişlere, çıkışlara veya veri yollarına uygulayabileceğiniz 50'den fazla efekt ve işlemci elde edersiniz. Tek tek parçalara karakter eklemekten grupları ve veri yollarını olduğundan daha büyük seslendirmeye kadar, CL Serisi konsollar sahne ve yayın için stüdyo kalitesinde işleme sunar.
Sizin için anlamı: Karmaşık miks ayarlamalarını hızlı bir şekilde yapabilir, bir donanım rafı kurmadan birinci sınıf işlemeden yararlanabilir ve her kazanç aşamasında muhteşem ses kalitesinin keyfini çıkarabilirsiniz.
Hassas Bir Şekilde Karıştırmak için Gelişmiş Araçlar
Sahneler, çıkış gecikmeleri, DCA grupları ve daha fazlası 300'e kadar mevcut Sahne Belleği ile tüm konsol kurulumlarını kaydedip geri çağırabilir, tekrarlayan miksaj uygulamalarında size ciddi zaman tasarrufu sağlayabilirsiniz.Dahili Giriş ve Çıkış Gecikmeleri, faz sorunlarını ve oda ayarını telafi etmek için 1000 ms'ye kadar gecikme sunar. Daha rahat miksaj için birden fazla giriş kanalını 16 DCA grubuna gruplandırabilirsiniz ve anında ses kapatma veya karartma için herhangi bir kanal 8 sessiz gruptan herhangi birine atanabilir. Uzman kullanıcılar için, 16 kullanıcı tanımlı tuş, Tap Tempo'ya, Seçime Göre Ayarla'ya veya konsolda özel bir düğme bulunmayan diğer zorunlu işlevlere anında erişmenizi sağlar.
Bir ömür boyu mikslemek isteyeceğiniz fader'lar
CL Serisi konsollardaki fader'lar parmaklarınızın altında her açıda rahat ve hızlı tepki verir. Yamaha, daha yumuşak geçişler için kaymaz parçalar ekledi ve şekillendirilmiş kenarlar, geçişölçer ölçeğini daha iyi görmenize yardımcı oluyor.
Gösterinizi kurun ve uzaktan miksleyin
CL Serisi konsolunuzu kurmak ve çalıştırmak amacıyla iPad'inizi kablosuz bir uzaktan kumandaya dönüştürmek için CL StageMix uygulamasını kullanın. Kanal fader'larını ayarlamanın çok ötesine geçer; sahne verilerini yönetebilir, yama listelerini ve kanal adlarını düzenleyebilir, G/Ç ayarlarını yapılandırabilir ve daha fazlasını yapabilirsiniz.
Sizin için anlamı: Yüksek kanal sayılarını ve karmaşık prodüksiyonları verimli bir şekilde yönetebilecek, gösterinizi mekana varmadan önce iPad'inizde kurabilecek ve dokunsal tepkili, hassas miksleme taleplerine sahip olacaksınız.
Ağ ve Kayıt Seçenekleri
Dante ile esnek ağ oluşturma CL Serisi konsollar ve I/O rafları Dante aracılığıyla iletişim kurarak ihtiyacınız kadar basit veya karmaşık olabilen hızlı ve verimli ses sistemleri oluşturmanıza olanak tanır. Tesisinizin herhangi bir yerinden herhangi bir CL Serisi konsola sekiz adede kadar I/O raf ünitesi bağlanabilir. Dante ayrıca, canlı ses ve yayın uygulamalarında çok önemli olan, her cihaz için yedek birincil ve ikincil hatların kurulmasını da kolaylaştırır.
Cascade Link ile giriş kanalı sayınızı artırın
Yamaha, CL Serisi konsollar için, bunların kademeli olarak bağlanmasını sağlayan genişletme kartları sunmaktadır. Daha fazla sayıda giriş kanalına ihtiyaç duyduğunuzda donanımınızı genişletmek, başka bir CL Serisi konsolu tek bir kabloyla bağlamak kadar kolaydır.
Geniş kayıt yetenekleri
Yamaha'nın CL Serisi konsolları kayıt söz konusu olduğunda maksimum esneklik sunar. Nuendo Live ile kusursuz entegrasyon yerleşiktir ve Dante Virtual Soundcard yazılımı herhangi bir DAW'ye doğrudan çok kanallı kaydı destekler. Gösterinizin basit bir stereo kaydı için bir USB flash sürücü bağlamanız yeterlidir.
Bunun sizin için anlamı: Sisteminizi ihtiyacınız olan boyuta ölçeklendirebilir, yalnızca başka bir mikser ekleyerek kontrol yüzeyinizin boyutunu genişletebilir ve çok kanallı kayıt için gerçek anlamda profesyonel çözümlere sahip olacaksınız.
Sisteminizi Boyutuna Göre Ölçeklendirin
Sekiz adede kadar Rio I/O ünitesini bağlayın Yamaha CL serisi konsollar, Yamaha'nın Rio I/O kutuları ile Dante aracılığıyla iletişim kurarak canlı ses ve yayın için hızlı ve verimli sistem tasarımına olanak tanır. CL serisi konsolunuza sekiz adede kadar I/O ünitesi bağlanabilir ve bunları tesisinizde ihtiyaç duyduğunuz herhangi bir yere yerleştirebilirsiniz. Tüm Rio I/O kutuları maksimum güvenilirlik için yedekli bağlantıyı destekler.
Ağınızı hızlı ve kolay bir şekilde kurun
Ses mühendislerinin Dante'yi sevmesinin bir nedeni de hızlı bir şekilde kurulmasıdır; çoğu durumda ağdaki tüm cihazlar otomatik olarak tanınır ve yapılandırılır. Ve tüm sinyal düzeltme ekleri CL serisi konsolunuzda yapılabilir; ayrı bir bilgisayar arayüzü gerekmez.
