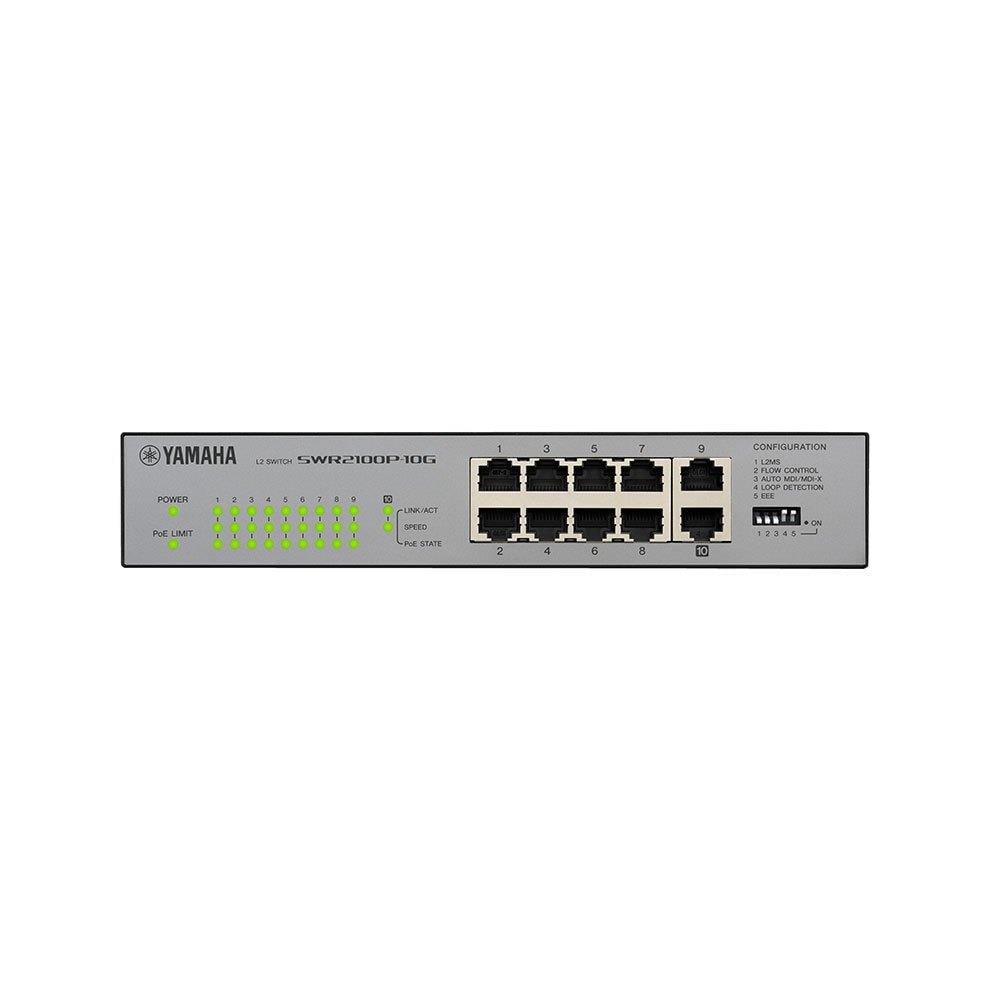

Yamaha SWR2100P-10G 10 Port 70W L2 Network Switcher
SWR2100P serisi ağ anahtarı on adet RJ45 portu ile donatılmıştır.
PoE güç kaynağı için kullanılabilir bağlantı noktaları: 1-9 / Yukarı bağlantı bağlantı noktası 10
Her PoE uyumlu porttan maksimum 30W sağlanabilir (tüm portlar 70W)
| SWR2100P-10G |
| General specifications |
| LAN ports |
Standard |
IEEE802.3 (10BASE-T/100BASE-TX/1000BASE-T) |
| Number of ports |
10 ports |
| Ports available for PoE power supply |
9 ports (port 1–9) |
| PoE standards |
IEEE 802.3at |
| Power supply system |
Alternative A |
| Maximum power supply |
Per port |
30W (Varies depending on the power consumption class of each connected device.) |
| All ports |
70W |
| Compatible PoE powered devices |
PoE powered devices that comply IEEE 802.3af standards or IEEE 802.3at standards |
| Switches |
CONFIGURATION switches for modifying the settings (L2MS switch, Flow control switch, Auto MIDI/MIDI-X switch, Loop detection switch, energy save mode switch) |
| Indicators |
POWER, PoE LIMIT, LINK/ACT, SPEED, PoE STATE (x31) |
| Operating environment |
Ambient temperature: 0 to 40 °C, Ambient humidity: 15 to 80% (no condensation) |
| Storage environment |
Ambient temperature: -20 to 50 °C, Ambient humidity: 10 to 90% (no condensation) |
| Power supply voltage, frequency |
AC100 V to 240 V, 50 Hz/60 Hz |
| Power consumption |
90 W |
| Dimensions |
W |
220 mm (8.66 in) |
| H |
40.5 mm (1.6 in) |
| D |
250 mm (9.8 in) |
| Weight |
1.8 kg (4 lbs) |
| Accessories |
Owner’s Manual; power cord; power cord clamp; feet Controls and |
Ağdaki PoE özellikli Dante cihazlarına güç sağlar.
Ağdaki PoE özellikli Dante cihazlarına güç sağlar
Basit L2 anahtarları olan "SWR2100P serisi", yalnızca bir Ethernet kablosu aracılığıyla çağrı istasyonu mikrofonu "PGM1" gibi PoE uyumlu bir Dante cihazına güç, ses ve kontrol sinyalleri sağlayabilir. Güç kaynağı ve ağ kablolaması birleştirilebildiğinden, kullanılan kablo sayısı azaltılabilir ve bağlantı mesafesi uzatılabilir, böylece Dante cihazı kurulumunun serbestlik derecesi artırılır ve yapı esnekliği daha da iyileştirilir.
Kapsamlı İzleme
SWR2100P-5G veya SWR2100P-10G L2 anahtarları etrafında oluşturulan sistemler, PoE güç durumu izleme ve AÇIK/KAPALI anahtarlama yeteneği ile özel Yamaha LAN Monitor yazılım uygulamasından kapsamlı ağ izleme olanağı sağlar.
Tam Ağ Genel Bakışı
Farklı konumlara kurulan birden fazla anahtarın nasıl bağlandığını ve ağ cihazlarının bu anahtarlara nasıl bağlandığını anlamak zor ve zaman alıcı bir görev olabilir. Yamaha LAN Monitor, genel ağ topolojisini açıkça görünür hale getirerek kullanıcıya birden fazla anahtarın ve Dante ağ cihazlarının nasıl birbirine bağlandığına dair kapsamlı bir genel bakış sunar. En yakın SWR2100P serisi anahtara bir bilgisayar bağlayın ve Yamaha LAN Monitor yazılımını başlatın.
Anlık Görüntü İşlevi Sorun Gidermeyi Kolaylaştırır
Gerektiğinde ayarlandığında ağ durumunun bir "anlık görüntüsünü" alabilirsiniz. Yazılım daha sonra ayarları otomatik olarak takip edebilir ve sizi herhangi bir değişiklik konusunda uyarabilir. Ağın bir anlık görüntüsünü alabilir ve ardından örneğin performanstan önce bir kablo bağlantısı kesilirse, bir cihaz kapatılırsa veya yanlış bir bağlantı yapılırsa uyarı alırsınız.
Simgeler, Etiketler ve Yorumlarla Gelişmiş Cihaz Kimliği
Bir anahtara bağlı cihazları yalnızca IP veya MAC adresleriyle tanımlamak zor ve hataya açık bir yaklaşımdır. Bağlı Dante cihazları, bir Dante simgesi ve daha önce Dante Controller yazılımı aracılığıyla ayarlanmış bir cihaz kimliğiyle tanımlanır. Ayrıca, cihazın konumu gibi ek bilgileri Etiket ve Yorum alanlarına girebilirsiniz.
Geniş bir alana dağılmış cihazları toplu olarak izleyin ve uzaktan yeniden başlatın
İzleme cihazı bir Ping'e yanıt vermezse, bir hatanın meydana geldiğine karar verir ve otomatik olarak o cihaza PoE güç kaynağını durdurur ve ardından devam ettirir. Bu, izleme ekipmanını yeniden başlatır ve kurtarmayı dener. Geniş bir alana dağıtılmış cihazların durumunu toplu olarak yöneterek, ekipman yönetiminin çok daha sorunsuz bir şekilde çalışmasını sağlayabilir.
